N-系列

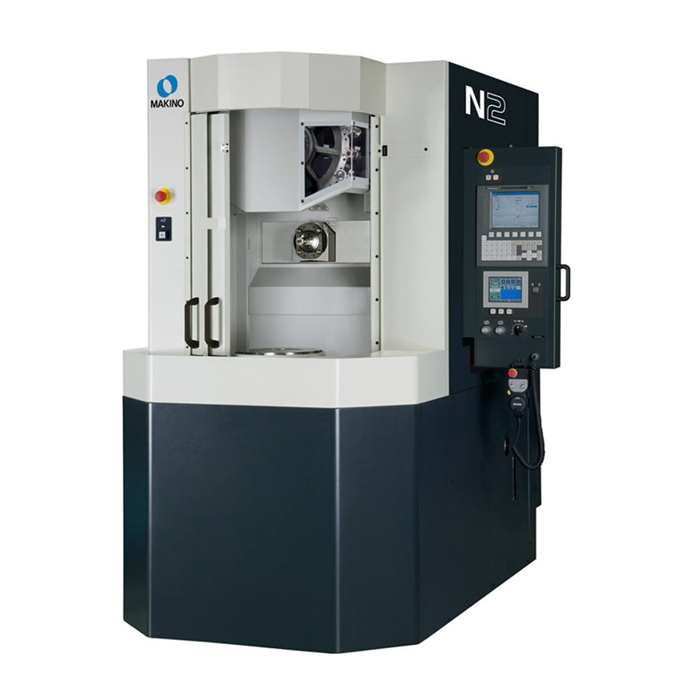

N2 卧式四轴加工中心

N2是一个4轴卧式加工中心,在紧凑的设计中提供高生产率的加工能力,仅需26平方英尺的占地面积。


N2关键设计功能是协同工作以减少非切削时间:
•300毫米直接驱动第4轴仅需0.65秒即可完成90°旋转
•主轴在0.8秒内加速至20,000 rpm
•响应的Z轴加速度为1.4G
与传统的400mm行程的机床相比,N2上常见的钻孔和攻丝操作的生产率提高了40%。高效的切屑/冷却液管理和自动化设计使N2成为小型大批量零件生产的“合适尺寸”解决方案。





产品详情

标准规格


台面

300 mm ø

X 轴

300 mm

Y 轴

300 mm

Z 轴

230 mm

B 轴

360° Direct Drive

主轴

20,000

快移速度

42,000 mm/min (X&Y),  56,000 mm/min (Z)

切削速度

32,000 mm/min

最大工件

400 mm ø x 400 mm

载重

150 kg

刀库容量

14 (21 opt)

刀具到刀具

2.5

刀具准备时间

4.3

最大刀具直径 (有邻接刀具 / 没有邻接刀具)

50 mm

最大刀具重量 (无限制 / 有限制)

2 kg
