A-系列

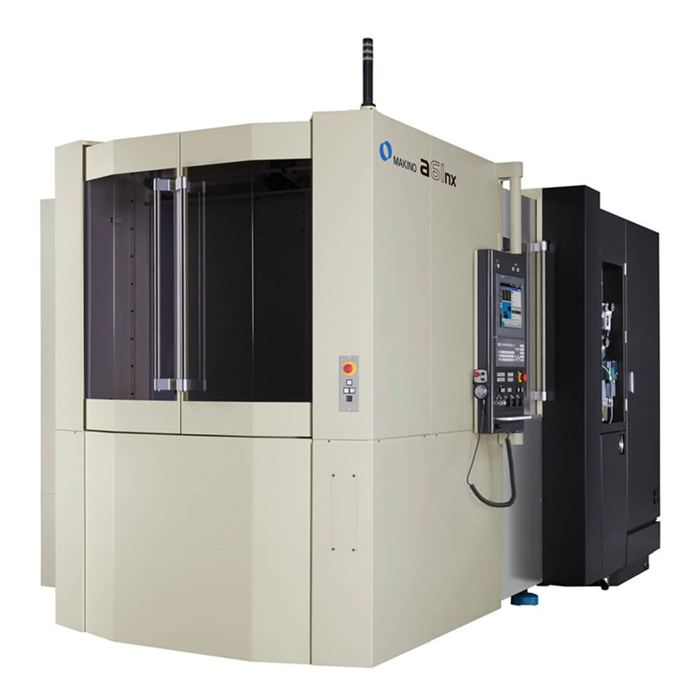

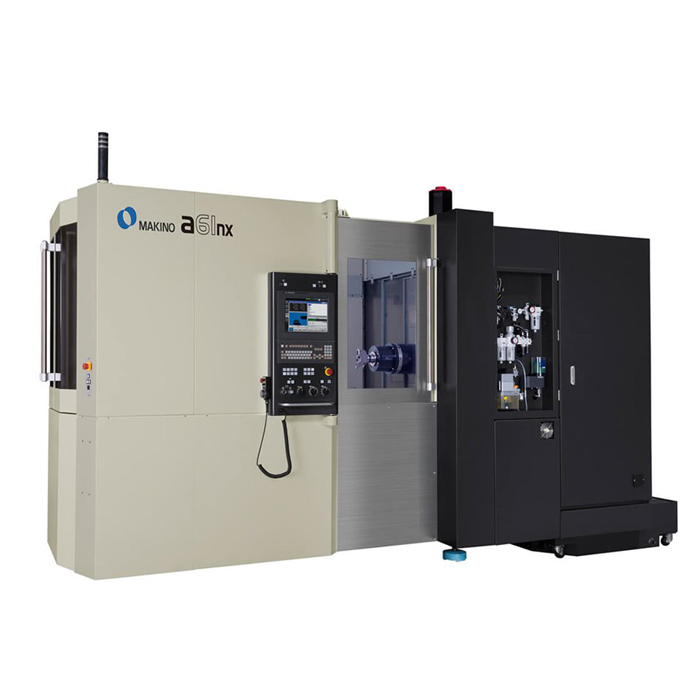

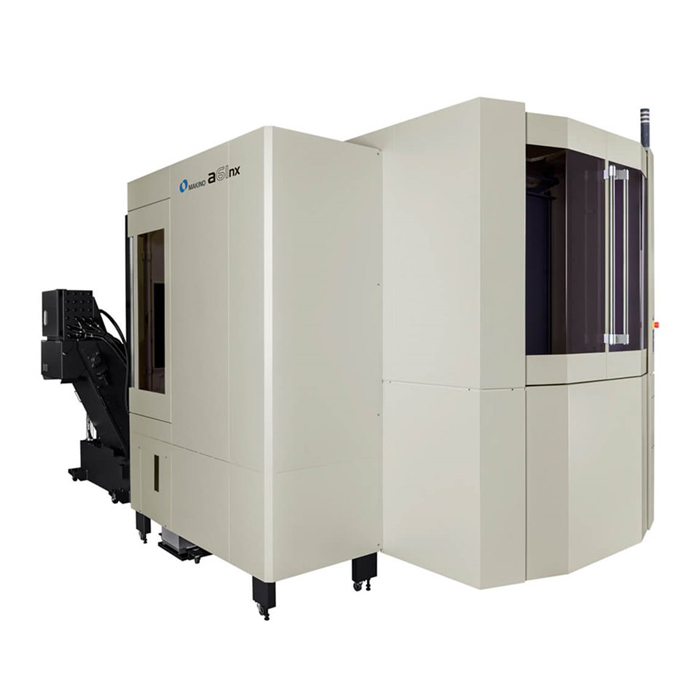

a61nx 卧式四轴加工中心

a61nx是一个托盘400毫米,刀柄型号为BT40(7/24 #40锥度)的生产卧式加工中心。

a51nx和a61nx共享关键机器技术,将生产率,精度和机器可靠性提升到新的水平。

坚固的铸造设计和大型滚柱式直线导轨确保了整个a61nx工作范围的有效利用。



产品详情

a61nx上的多种技术可减少非切削时间,从而为汽车和大批量零件生产带来益处。 惯性自适应控制功能监控电机负载并估算总夹具重量。 通过该信息,IAC优化了大量使用的B轴和Z轴的加速和减速。 主轴充分利用额定负载扭矩来优化启动/停止响应性,与先前型号相比,可节省20%的攻丝时间。

标准可视化刀具破损检测装置位于ATC刀库中,可自动确认钻头,丝锥和其他刀具的状况。a61nx生产加工中心采用高立柱(730mm)版本,适用于需要较大行程的零件应用。 独特的盖板设计,双支撑换刀臂和Makino主轴技术为牧野机床处于行业领先地位,奠定了坚实基础。


台面

500 x 500mm

X 轴

730mm

Y 轴

650mm std (730mm opt)

Z 轴

800mm

B 轴

360° DD NCRT

主轴

14,000 rpm (20K)

主轴刀柄型号

BT40 (HSK-A63)

快移速度

60,000mm/min

切削速度

50,000mm/min

最大工件

ø800mm x 1,000mm

载重

500 kg (option 700 kg)

刀库容量

60 tools (optional 133, 218, 313)

刀具到刀具

0.9 sec

刀具准备时间

2.5 sec

最大刀具直径 (有邻接刀具 / 没有邻接刀具)

205mm

最大刀具重量 (无限制 / 有限制)

12kg
