A-系列

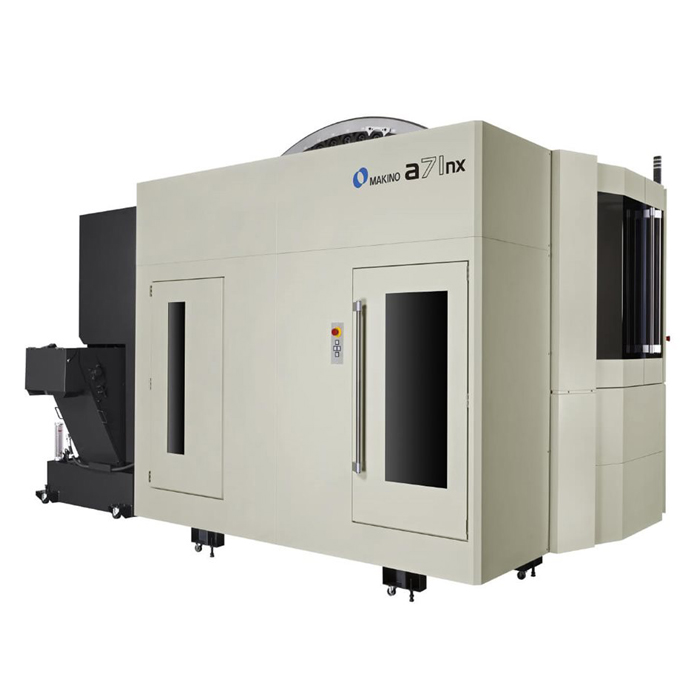

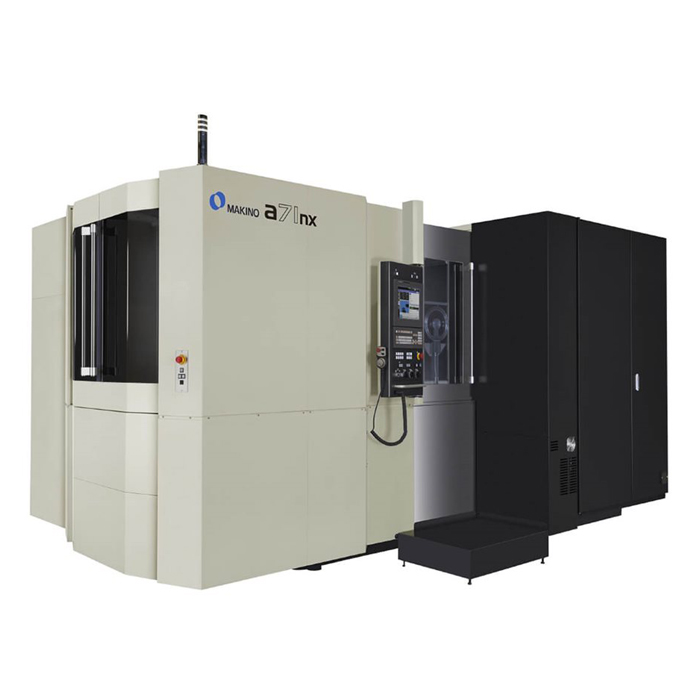

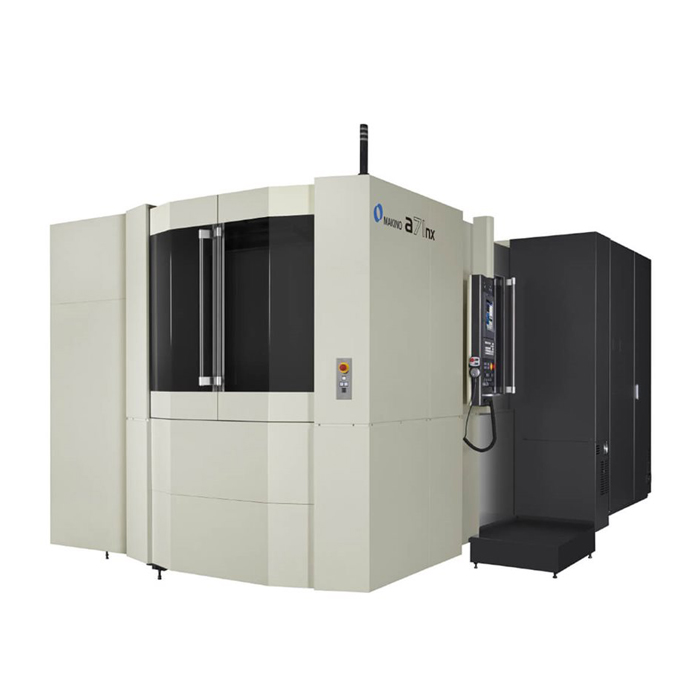

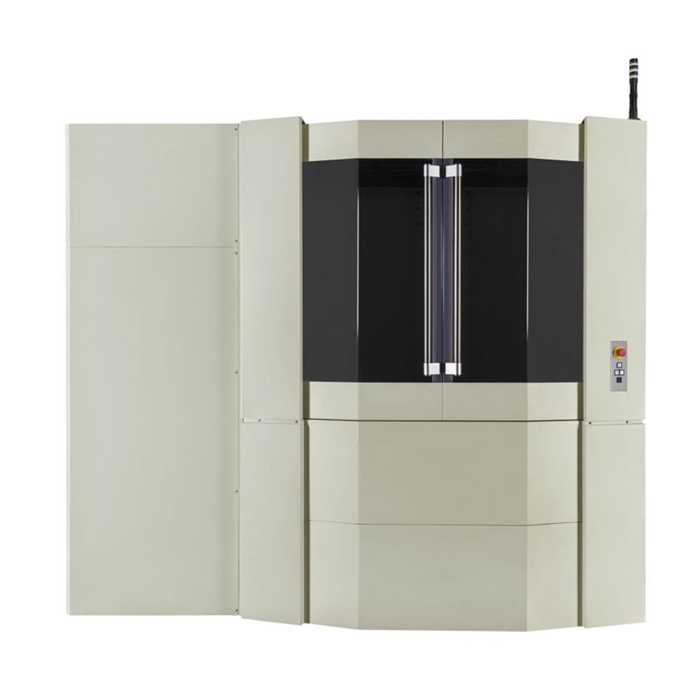

a71nx 卧式四轴加工中心

a71nx是一个托盘500毫米,刀柄型号为BT50(7/24 #50锥度)的生产卧式加工中心。

a71nx拥有关键的nx系列机床技术,可将生产率,精度和机器可靠性提升到新的水平。

坚固的铸造设计和大型滚柱式直线导轨确保可以有效利用整个a71nx工作范围。



产品详情
10,000 rpm的高速大功率主轴具有37kW(49.6HP)的额定功率和512 Nm(378 ft-lbs)的额定负载。机床的强度和刚性有助于充分利用主轴功率和扭矩,以应对各种黑色,有色金属和硬金属应用。a71nx上的多种技术可减少非切削时间,从而为汽车和大批量零件生产带来益处。值得注意的是标准直接驱动NC旋转工作台。

该表的响应性通过将90°索引时间减少到仅1秒来消除非切割时间。 DD NC旋转工作台还支持牧野自己创新的惯性自适应控制(IAC)系统。IAC监控B轴电机负载并估算总夹具重量。通过该信息,IAC优化了大量使用的B轴和Z轴的运动加速度和减速度。主轴充分利用额定负载扭矩来优化启动/停止响应性,与先前型号相比,可节省20%的攻丝时间。

标准可视化刀具破损检测装置位于ATC刀库中,可自动确认钻头,丝锥和其他刀具的状况。独特的单件式盖板设计,双支撑换刀臂和牧野主轴技术为牧野机床处于行业领先地位,奠定了坚实基础。


台面:

500 x 500 mm

X 轴

800mm

Y 轴

750mm

Z 轴

830mm

B 轴

360° DD NCRT

主轴

10,000 rpm

主轴刀柄型号

BT50 (HSK-100)

快移速度

(X / Y) 50,000 mm/min,   (Z) 60,000 mm/min

切削速度

50,000 mm/min

载重

1,000 kg

刀库容量

60 (136, 187 & 299)

刀具到刀具

1.7 sec (≤ 20kg)

刀具准备时间

3.6 sec (≤ 20kg)

最大刀具直径 (有邻接刀具 / 没有邻接刀具)

300 mm

最大刀具重量 (无限制 / 有限制)

30 kg (35 kg opt.)
